GJZ/GYZ板式橡胶支座 150*200

一、规格定义与核心结构

**

1. 规格本质与类型区分

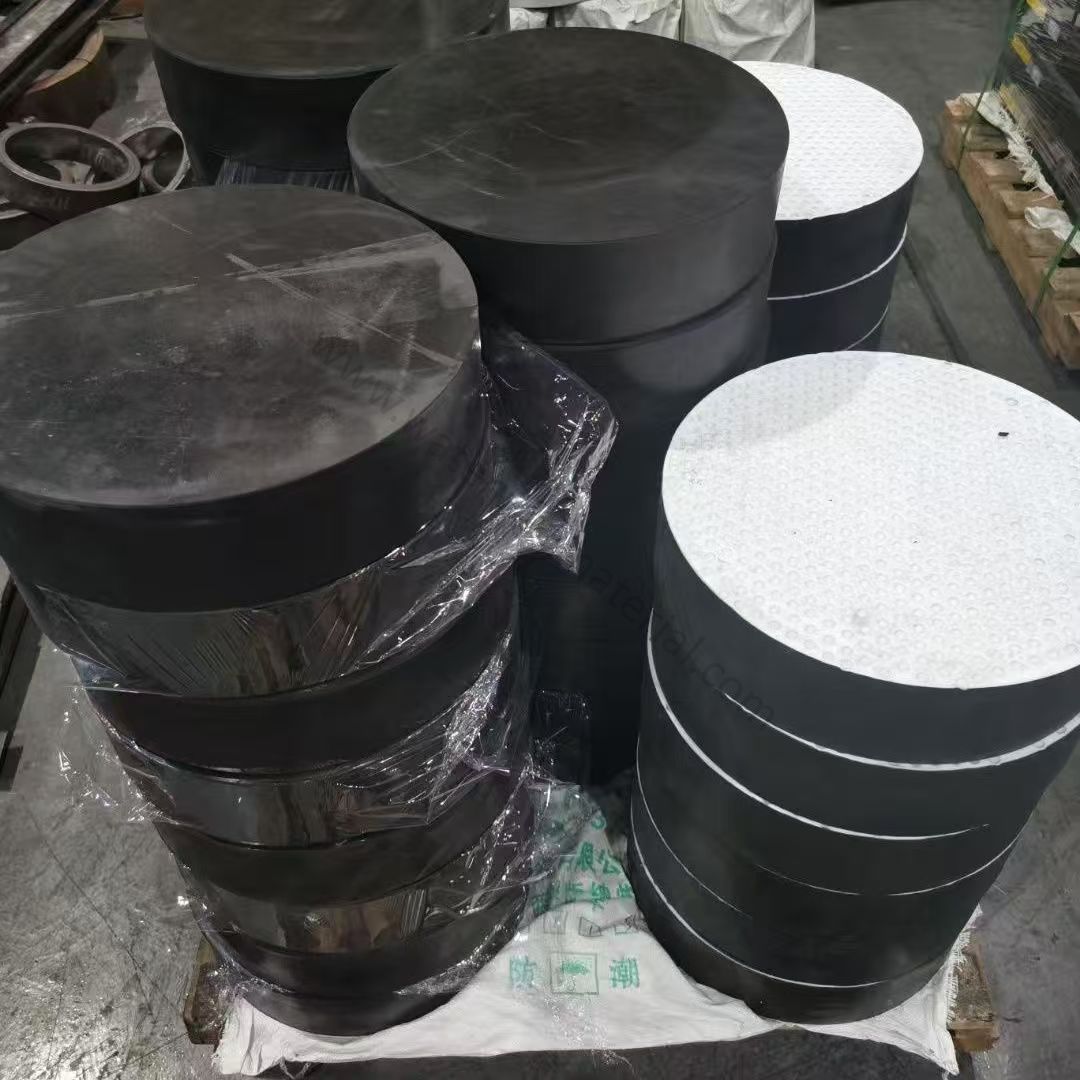

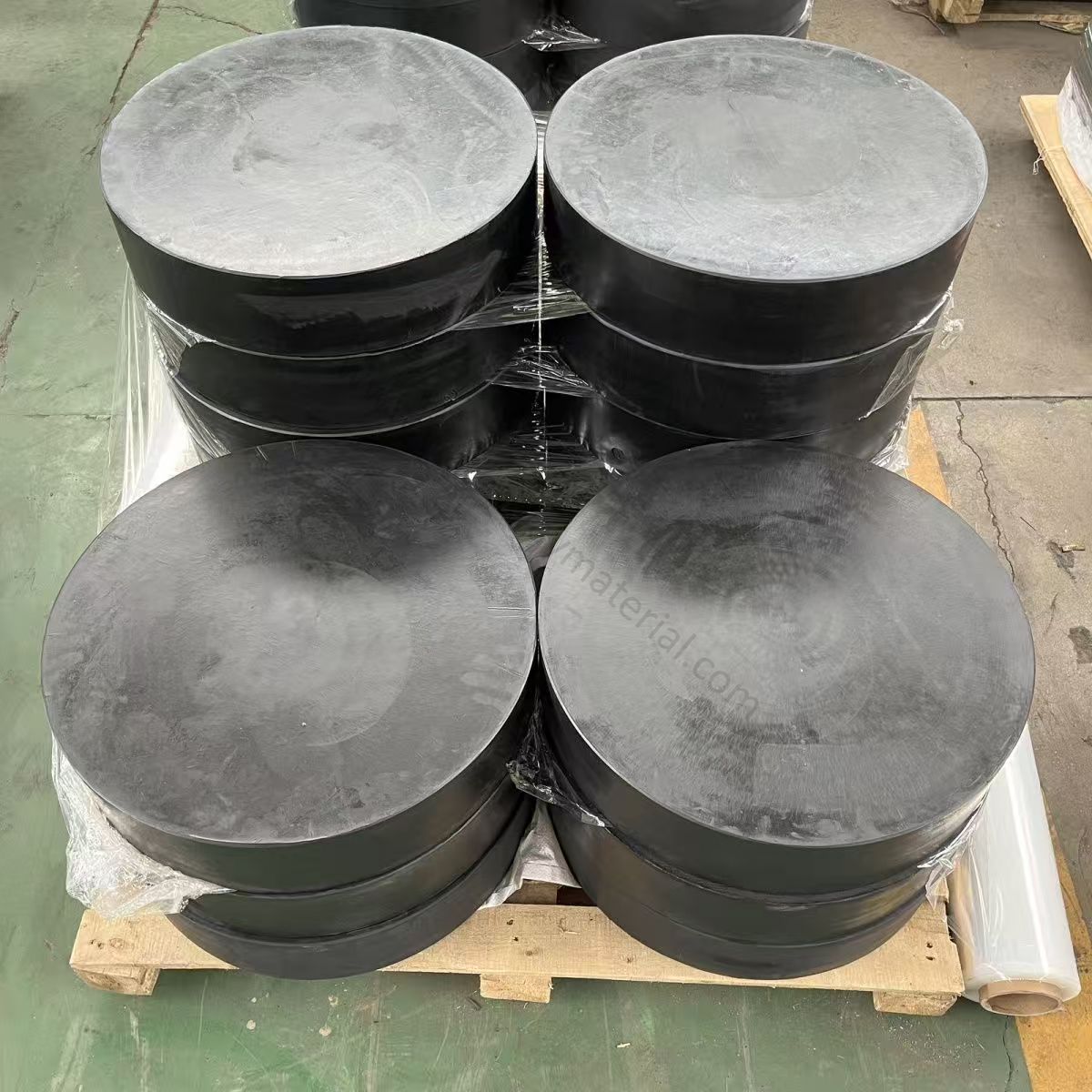

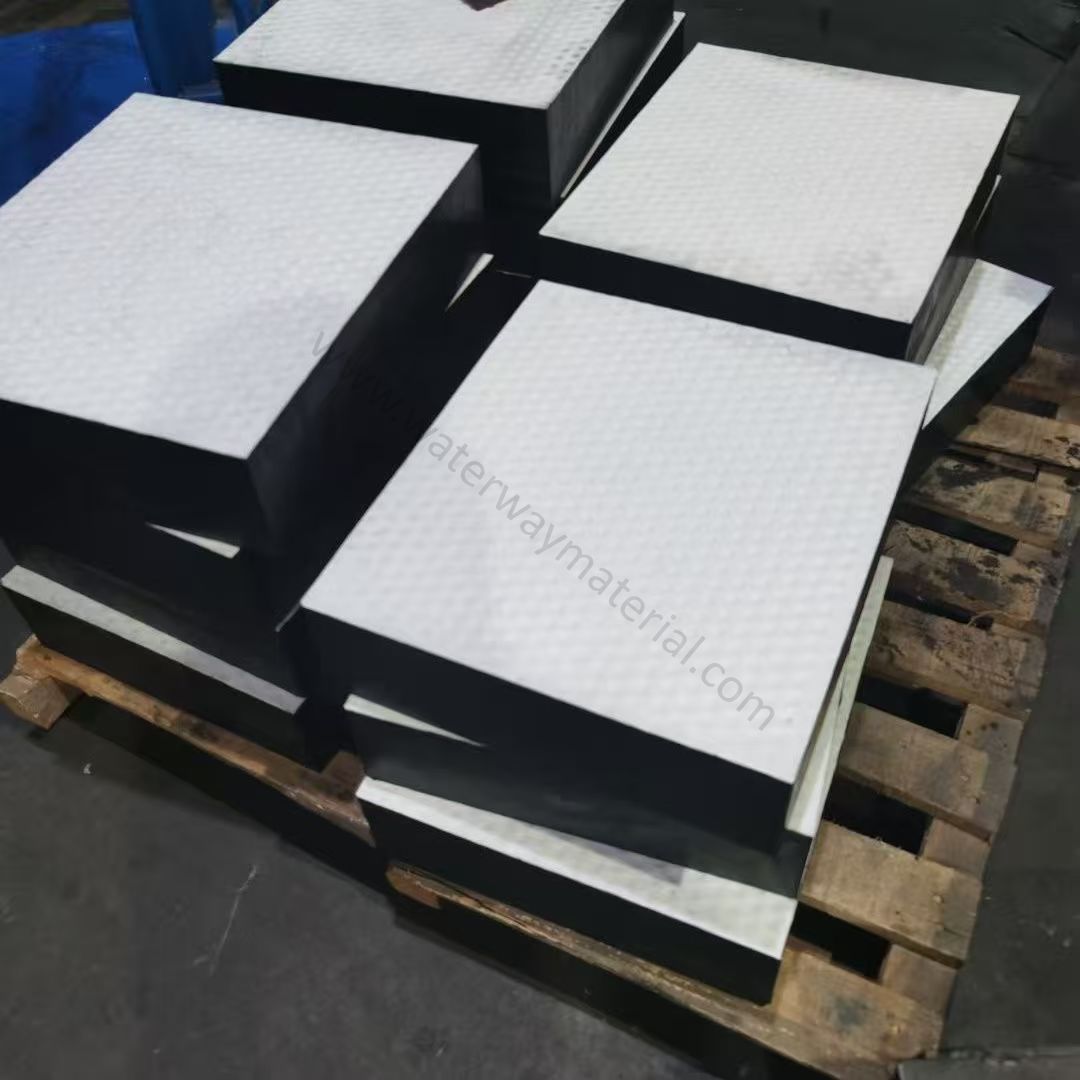

GJZ/GYZ 板式橡胶支座中，150*200 为矩形 GJZ 支座专属规格（GYZ 为圆形支座，仅标注直径与高度，无长 × 宽双尺寸），其中 “150” 代表支座短边宽度 150mm，“200” 代表长边长度 200mm，高度需结合设计荷载额外标注（常见高度系列为 21mm、28mm、35mm 等）。该规格属于中小承载力支座，适配跨径≤30m 的桥梁结构。

2. 复合结构设计细节

支座采用 “多层橡胶 - 薄钢板交替复合” 结构，核心组成包括：

橡胶层：主体材料为天然橡胶（NR）或氯丁橡胶（CR），单层厚度 2-5mm，通过硫化工艺与钢板紧密粘合，起到传递荷载、吸收变形的核心作用；

增强钢板：选用 Q235 低碳钢，厚度 2-3mm，表面经热镀锌处理（镀锌层厚度≥80μm，中性盐雾试验≥500h 无明显锈蚀），可有效约束橡胶受压鼓凸，提升竖向承载力；

粘结界面：橡胶与钢板通过热硫化工艺结合，硫化温度 145±5℃、压力 0.3-0.5MPa，粘结剥离强度≥3kN/m（依据 GB/T7760-2003 标准检测），确保受力时不出现层间滑移。

二、材料体系与性能指标

1. 主体材料性能参数

材料类型

适用环境

关键性能指标（符合 JT/T4-2004 标准）

老化性能要求

天然橡胶（NR）

干燥少腐蚀地区（如内陆公路桥梁）

硬度 60±5 Shore A，拉伸强度≥18MPa，扯断伸长率≥400%

70℃热空气老化 72h 后，强度保持率≥85%，伸长率保持率≥75%

氯丁橡胶（CR）

潮湿 / 轻微腐蚀环境（如沿江、多雨地区）

硬度 60±5 Shore A，拉伸强度≥15MPa，扯断伸长率≥300%

70℃热空气老化 72h 后，强度保持率≥80%，伸长率保持率≥70%，耐臭氧老化（50pphm，20% 伸长）100h 无裂纹

2. 增强钢板防腐标准

钢板需经 “除锈 - 磷化 - 热镀锌” 三重处理，镀锌层附着力按 GB/T 2518-2010 测试，弯曲 180° 无剥落；若用于沿海高盐雾环境，需额外涂刷氟碳涂层，涂层厚度≥50μm，耐盐雾试验≥1000h。

三、核心技术性能参数（以 150×200×28mm 规格为例）

1. 力学性能核心指标

竖向承载力：橡胶硬度 60 Shore A 时，额定竖向承载力为 1.75-2.10MN，容许压应力≤12.5MPa（应力超过 15MPa 时刚度突变，易发生永久变形）；

压缩变形特性：竖向荷载作用下，压缩量≤橡胶总厚度的 15%（该规格橡胶总厚度约 22mm，最大允许压缩量≤3.3mm），压缩永久变形≤20%（GB/T7759-1996 标准，70℃×22h 测试）；

水平变形能力：剪切模量 G=1.0±0.1MPa，允许剪切角≤35°，可适应梁体因温度变化产生的水平位移（如 - 20℃~60℃温度区间，跨径 20m 桥梁水平位移约 ±40mm）；

转动性能：当橡胶层总厚度≥支座短边的 1/10（即≥15mm）时，可满足梁端转角≤0.005rad 的转动需求，且不出现脱空现象。

2. 物理性能附加要求

脆性温度：天然橡胶≤-40℃，氯丁橡胶≤-30℃（GB/T1682-94 标准）；

体积弹性模量：EB=2000±200MPa，确保竖向受力时体积变形稳定；

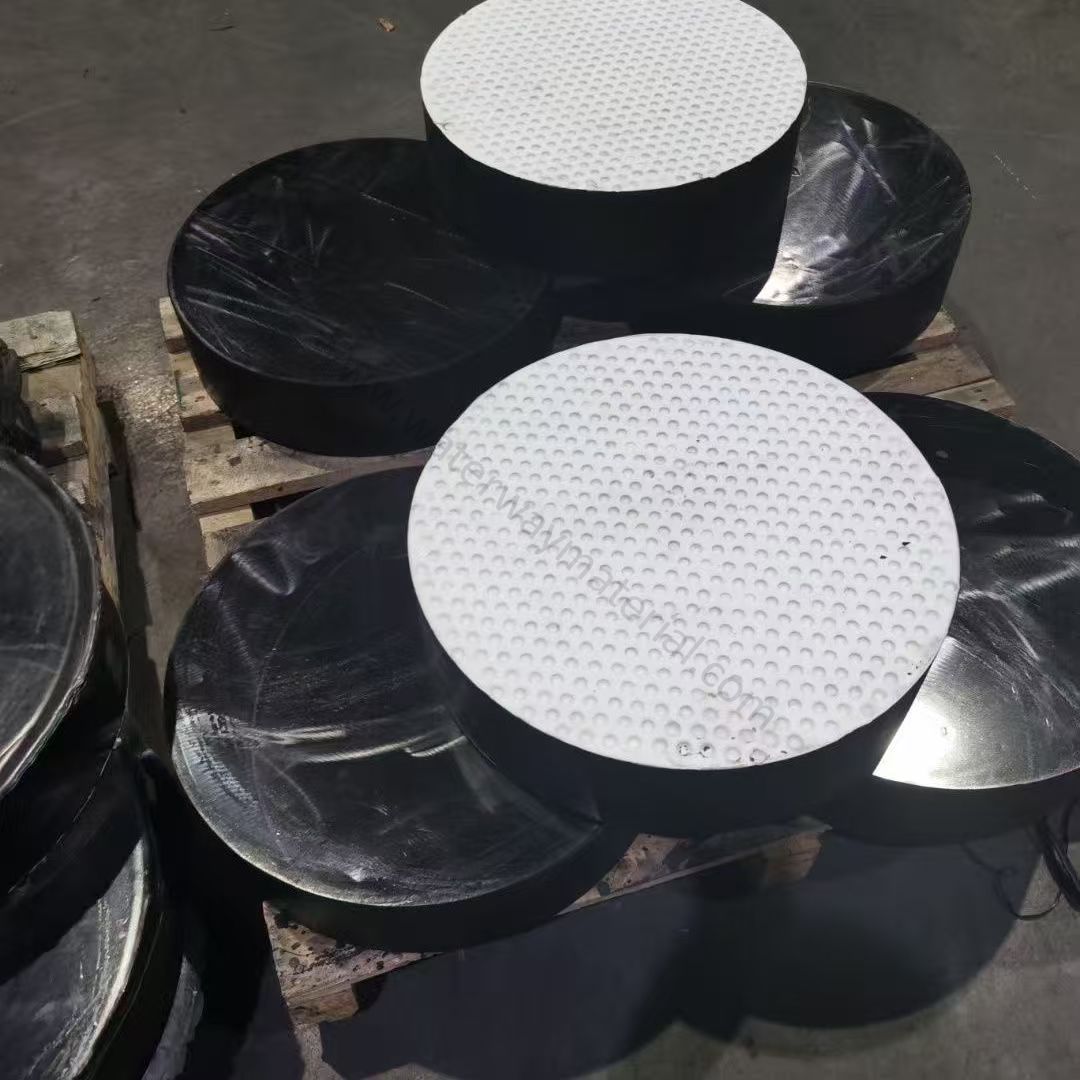

摩擦系数：与混凝土接触时 μ=0.3，与钢板接触时 μ=0.2，若为四氟滑板型（表面粘 1.5-3mm 聚四氟乙烯板），与不锈钢板接触（加硅脂）时 μf≤0.03。

四、安装施工规范与关键流程

1. 安装前期准备要求

垫石处理：支座垫石混凝土强度等级≥C30，表面平整度偏差≤2‰，顶面需设 20-50mm 厚干硬性无收缩砂浆垫层（抗压强度≥40MPa，28d 收缩率≤0.02%）；

支座检查：进场前需核对尺寸偏差（长度 / 宽度允许偏差 ±2mm，高度 ±1mm），外观无裂纹、鼓凸、钢板外露等缺陷，且随附出厂检测报告（含硬度、拉伸强度、剥离强度指标）。

2. 现场安装操作要点

定位校准：支座中心线与梁体轴线对齐，偏差≤2‰（即该规格支座最大允许偏移≤0.4mm），滑动支座需预留温度位移量；

垫层浇筑：砂浆垫层振捣密实，顶面标高误差≤1mm，待强度达 80% 后再放置支座；

梁体落位：落梁时缓慢施压，避免冲击荷载，确保支座与梁底、垫石全面接触，脱空面积≤5%（严禁局部受力）；

临时固定：对于斜交桥，需采用临时限位装置固定支座，待梁体就位稳定后拆除。

3. 安装后验收标准

支座上、下板平行度偏差≤2‰；

四角高差≤1mm，无明显倾斜；

滑动支座的四氟板表面无杂物，硅脂涂抹均匀（用量 0.5-1.0g/cm²）。

五、质量检测与验收体系

1. 原材料进场检测

抽样规则：每批原材料按包装数的 10% 抽样（不足 10 包抽 1 包），检测项目包括橡胶配方符合性、钢板镀锌层厚度、粘结剂剥离强度；

判定标准：单项指标不合格则加倍抽样复测，仍不合格则整批退货。

2. 成品力学性能检测

检测项目：抗压弹性模量、剪切模量、抗剪强度、剥离强度，按 GB/T20688.1-2007 标准执行；

抽样与判定：每检验批取 3 组试样，2 组不合格则整批报废，1 组不合格需复测，复测仍有 1 组不合格则判定报废；

关键限值：抗压弹性模量偏差≤±20%，剪切模量偏差≤±15%，剥离强度≥3kN/m。

3. 现场抽检要求

抽检频率：每 200 块支座为一批，每批抽检 3 块；

检测内容：尺寸偏差、硬度、外观完整性，以及安装后的压缩量与接触状态（用塞尺检查脱空情况）。

六、工程应用场景与适配特性

1. 核心适配桥梁类型

公路桥梁：适用于跨径 8-30m 的简支梁桥、连续梁桥，如二级公路 T 梁桥、乡村公路空心板桥；

铁路桥梁：适配时速≤160km 的客货共线铁路简支梁桥（需符合 TB/T1893-2006 标准）；

特殊场景：正交桥梁优先选用该矩形规格，若为曲线桥或斜交桥（斜交角＞15°），需搭配限位装置使用。

2. 典型工程应用案例

某内陆二级公路简支 T 梁桥（跨径 20m，设计荷载公路 -Ⅰ 级）：采用 GJZ 150×200×28mm 天然橡胶支座，每片梁端布设 2 个，运营 8 年后检测显示：橡胶硬度 63 Shore A，压缩永久变形 12%，剪切模量 1.05MPa，均符合使用要求；

某沿江乡村公路空心板桥（跨径 16m，潮湿环境）：选用氯丁橡胶材质 GJZ 150×200×21mm 支座，安装时增设垫石排水盲沟，运行 5 年无橡胶老化、钢板锈蚀现象。

七、维护策略与更换技术

1. 日常维护与检测周期

定期检查：每 1-2 年进行外观检查，重点关注橡胶龟裂（深度＞1mm 需预警）、钢板锈蚀、支座脱空（面积＞20% 需处理）；

专项检测：运营 10 年后，采用超声波探伤检测内部粘结状态，红外光谱分析橡胶老化程度；

预防性养护：滑动支座每 3 年补充硅脂，沿海地区每年清理表面盐垢。

2. 失效判定与更换时机

出现以下情况需更换支座：

材料老化：橡胶硬度变化 ±10 Shore A 以上，或龟裂面积＞30%；

力学失效：压缩量超过原高度 3%，或剪切角＞35°；

安装缺陷：脱空面积＞20%，或位置偏移＞5mm 且无法调整；

寿命超限：天然橡胶支座运营 15-20 年，氯丁橡胶支座运营 20-25 年（即使外观无明显缺陷）。

3. 更换施工技术要点

采用 PLC 同步顶升系统，顶升误差控制在 0.3mm 以内，避免梁体受力不均；

拆除旧支座后，重新处理垫石表面，采用环氧砂浆找平（平整度≤0.5mm/m）；

新支座安装后，需进行静载试验，验证竖向承载力达设计值的 1.2 倍且无永久变形。
