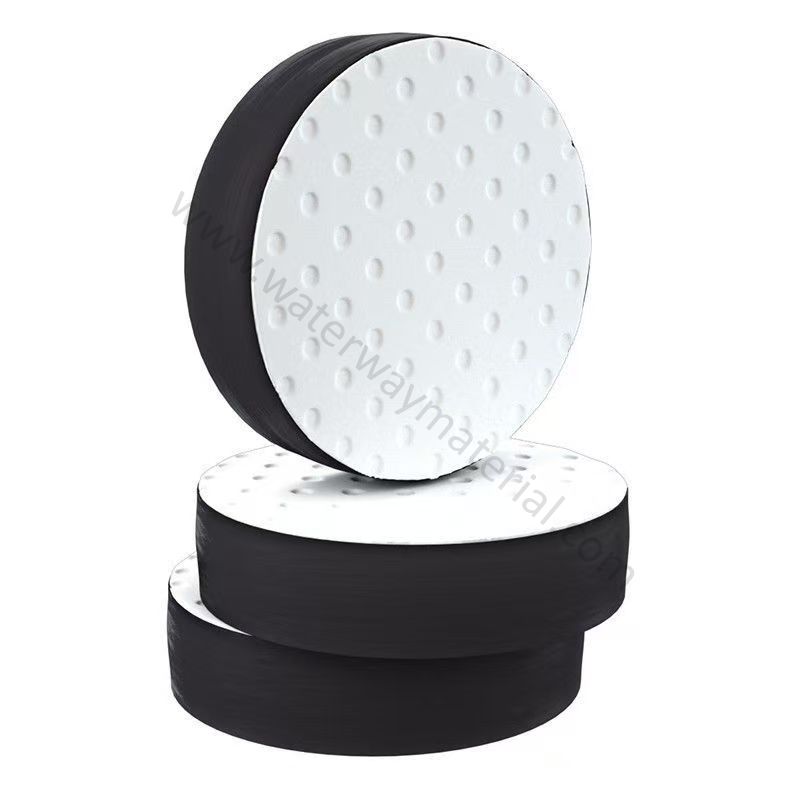

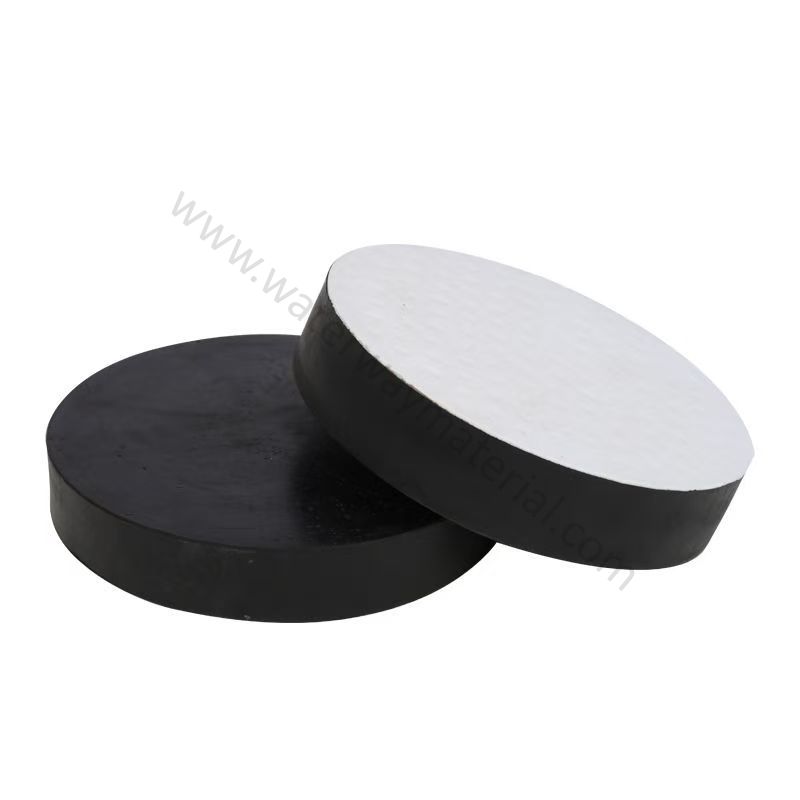

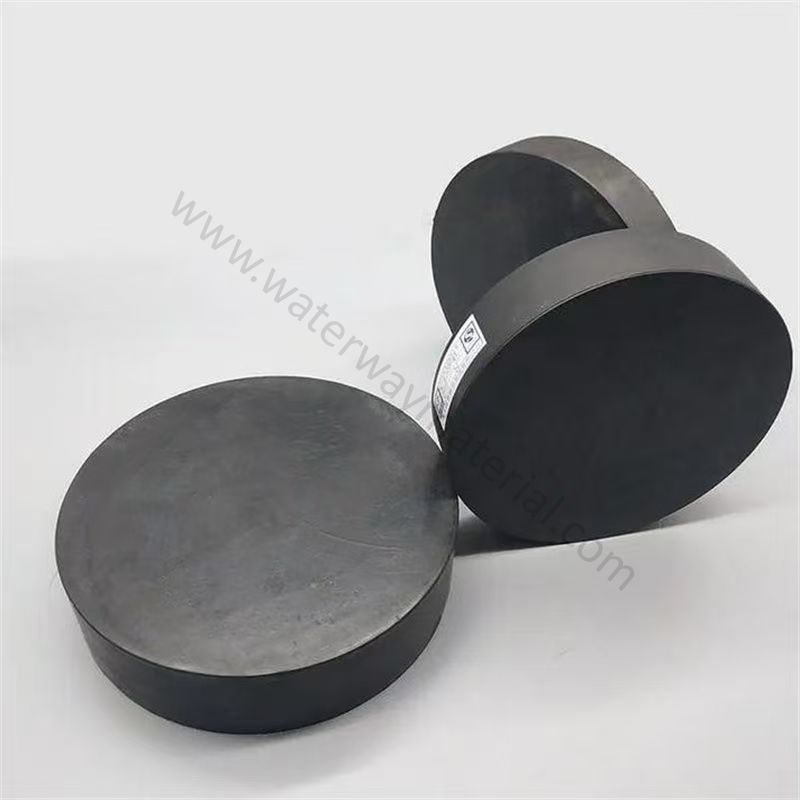

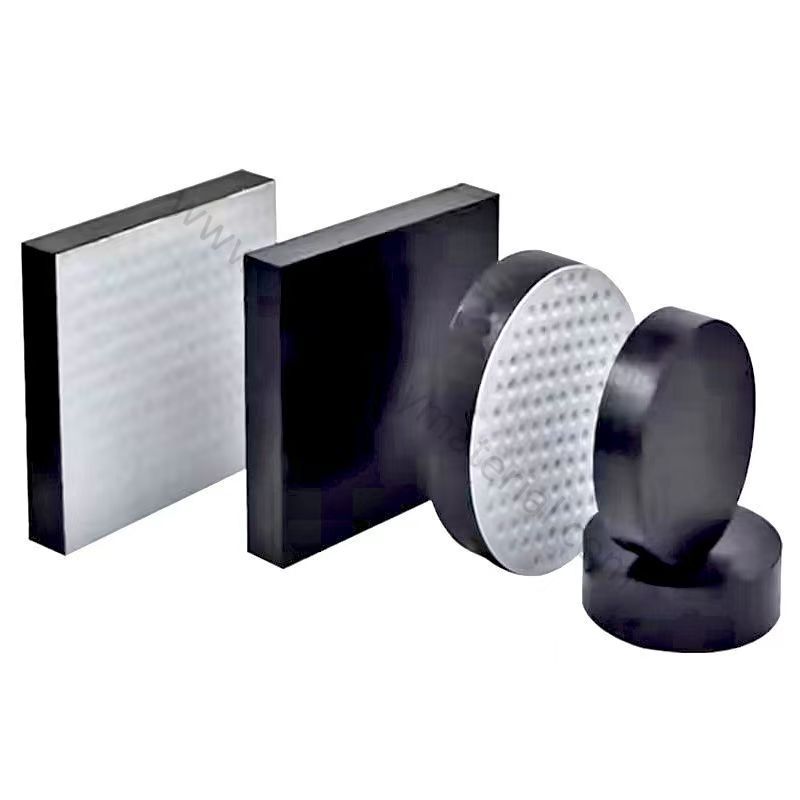

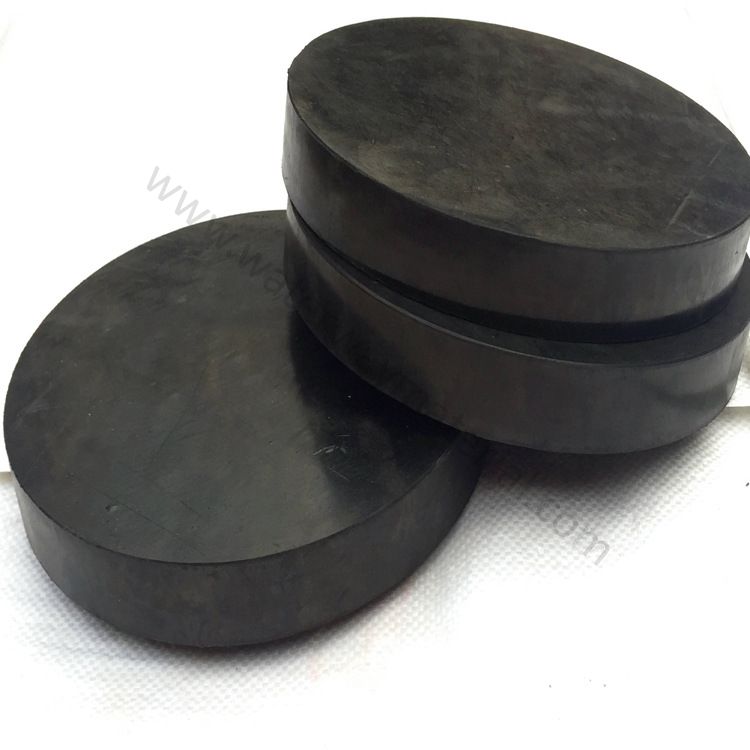

GJZ/GYZ板式橡胶支座 D150型号

一、基础属性与型号拓展：隐藏技术标识与气候适配

型号标注的深层信息

完整型号除 “GJZ 100×150×25” 外，部分厂家会增加特性标识，如 “GJZ 100×150×25 - E”（“E” 代表 EPDM 三元乙丙橡胶，耐候性更强）、“GJZ 100×150×25 - K”（“K” 代表抗震型，内置阻尼层），需根据设计图纸的附加要求选型，避免错选功能型产品。

尺寸公差的工程影响：若 100mm 宽度实际偏差 + 2mm（超 JT/T 4-2019 的 ±1mm 标准），会导致支座与垫石侧边间隙不均，受力时易出现局部挤压，缩短使用寿命 30% 以上，故进场需用数显游标卡尺（精度 0.001mm）逐件复核关键尺寸。

执行标准的专项补充

特殊气候区附加要求：高原地区（海拔≥3000m）需满足 “低气压老化试验”（50kPa 气压下 70℃×72h，拉伸强度保持率≥75%）；沿海高盐雾区需通过 “中性盐雾试验”（5% NaCl 溶液，喷雾 1000h，钢板锈蚀等级≤GB/T 10125 中的 9 级）。

环保要求：欧盟 CE 认证产品需符合 REACH 法规，橡胶中多环芳烃（PAHs）含量≤10mg/kg，重金属（铅、镉）含量≤100ppm，适用于涉外工程。

二、结构设计与材料工艺：微观性能与新型工艺

材料微观性能参数

材料组分

微观技术指标

工程影响

天然橡胶

门尼粘度（ML1+4,100℃）45-60，凝胶含量≤5%，灰分≤1.5%

门尼粘度过低易导致支座成型后变形过大，过高则硫化困难，影响粘结强度。

氯丁橡胶

结晶度 25%-30%，玻璃化转变温度（Tg）-40℃~-35℃，耐油体积变化率≤10%（IRM903 油浸泡）

结晶度过高会导致低温下支座变硬、弹性下降，需通过添加剂调控至合理范围。

Q235 钢板

屈服强度≥235MPa，断后伸长率≥26%，冷弯试验（180°，弯心直径 = 2d）无裂纹

钢板屈服强度不足会导致支座受压时出现塑性变形，无法恢复，需每批次抽检力学性能。

新型工艺与传统工艺对比

传统 “模压硫化”：单次成型 1-2 件，橡胶密度不均（偏差 ±0.02g/cm³），适用于小批量生产；

新型 “连续硫化挤出 + 数控裁切”：自动化生产线每小时产能 30-50 件，橡胶密度偏差≤0.005g/cm³，层间粘结强度提升 15%-20%，但设备投入成本较高，主流厂家已逐步采用该工艺，选购时可优先选择标注 “连续硫化” 的产品。

钢板预处理新工艺：除磷化处理外，部分高端产品采用 “锌铝镁涂层”（厚度 8-12μm），耐盐雾性能较传统磷化提升 3 倍，适用于跨海大桥等强腐蚀环境。

三、核心性能参数：动态与极端工况性能

动态力学性能补充

动态参数项

测试标准与要求

工程场景意义

抗疲劳性能

按 JT/T 4-2019 附录 C，100 万次循环加载（荷载为额定承载力的 50%-100%），支座压缩量变化率≤10%

适应高速公路桥梁频繁车流（日均通车量≥1 万辆）的长期反复荷载，避免疲劳破坏。

抗冲击性能

落锤冲击试验（锤重 50kg，落高 500mm），冲击后支座无破裂、脱层，压缩量恢复率≥90%

应对突发重车（如超载货车）的冲击荷载，保护梁体不受瞬时力破坏。

高温稳定性

60℃恒温环境下持荷（额定承载力）72h，压缩蠕变率≤8%，冷却后弹性恢复率≥85%

适应南方夏季桥面高温（可达 65℃以上），防止支座因高温蠕变失效。

极端温度下的性能调整

严寒地区（-40℃）：需选用 “低温改性橡胶”，通过添加丁二烯 - 异戊二烯共聚物，使橡胶 Tg 降至 - 55℃以下，低温剪切模量 G≤2.0MPa（-40℃），避免支座低温脆裂；

高温地区（≥40℃）：橡胶中需添加抗氧剂（如 2246）和耐热剂（如炭黑 N330），使 70℃老化后拉伸强度保持率≥85%，延长高温环境下的使用寿命。

四、适用场景：特殊工程适配与选型禁忌

特殊工程应用细节

市政立交桥（多车道、重车集中）：需选用 “加强型 GJZ 100×150”，加劲钢板厚度提升至 3-4mm，竖向承载力达 2.5MN，安全系数≥3.0，避免重车集中荷载导致支座变形；

景区观光桥（轻量化、景观需求）：可选用 “彩色橡胶支座”（表面喷涂环保色漆，耐紫外线老化），但需确保漆层不影响橡胶弹性（拉伸试验时漆层无开裂），且粘结强度≥1.2MPa。

选型禁忌与替代方案

禁忌场景：跨径＞30m 的桥梁（支座水平位移需求＞10mm，100×150 规格无法满足）、地震烈度≥8 度的区域（需改用铅芯隔震橡胶支座）；

替代方案：跨径 30-40m 桥梁可选用 GJZ 125×200 规格（水平位移 ±12mm）；高烈度地震区可选用 GJZ 100×150 + 铅芯复合支座（内置 Φ20mm 铅芯，水平刚度提升 2 倍）。

五、安装与维护：专项措施与智能监测

特殊环境安装专项措施

安装环境

专项措施

工具与材料要求

冬季（≤0℃）

橡胶支座预热至 10-15℃（用红外加热灯，避免明火）；垫石混凝土采用冬季施工配合比（添加早强防冻剂）

加热灯功率 500W，预热时间 30-60min；防冻剂掺量 3%-5%（符合 GB 50119 标准）。

雨季（湿度＞85%）

垫石表面涂刷环氧防潮底漆（厚度 30μm）；支座安装后覆盖防雨布，24h 内完成梁体落位

防潮底漆选用双组分环氧（甲：乙 = 5:1），表干时间≤2h；防雨布防水等级≥IPX5。

智能维护与监测技术

内置传感器监测：重点工程可选用 “智能支座”，内置压力传感器（量程 0-3MN，精度 ±1%）和位移传感器（量程 ±20mm，精度 ±0.1mm），通过无线传输实时监测支座受力与变形，数据异常时自动报警；

无损检测方法：每年用超声波检测仪（频率 2.5MHz）检测内部脱层（脱层面积＞5% 需预警）；用涡流检测仪（频率 10kHz）检测钢板锈蚀（锈蚀深度＞0.5mm 需处理），替代传统人工目视检查，提升检测精度。

六、质量控制：风险点与追溯体系

生产与验收风险点防控

生产风险：橡胶硫化不足（硫化时间＜15min）会导致粘结强度下降，需在硫化模具上安装时间记录仪，每模记录硫化时长；钢板与橡胶层气泡（直径＞3mm）会降低承载力，需用 X 光探伤仪（管电压 100kV）抽检，气泡数量≤3 个 /㎡；

验收风险：现场易忽略 “支座与梁体接触面清洁度”，若有油污（油污面积＞1%）会导致粘结力下降 50% 以上，需用丙酮擦拭接触面，验收时需提供清洁度检测报告（油污残留量≤5mg/㎡）。

全生命周期追溯

每件支座需标注唯一追溯码（含生产批次、原材料批号、检测报告编号），通过厂家官网可查询：①橡胶、钢板的原材料检测报告；②硫化工艺参数记录；③出厂承载力测试曲线；④第三方检测报告，实现从生产到报废的全流程追溯，便于工程质量追责。
